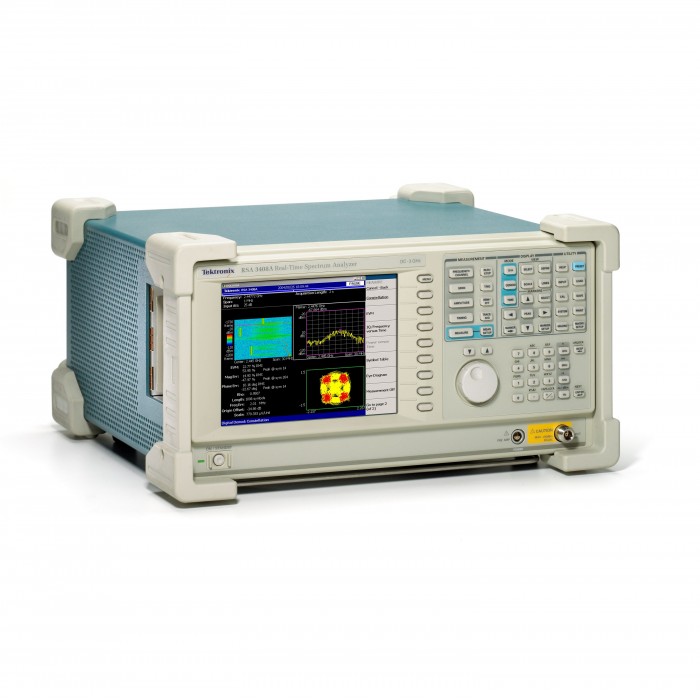

Tektronix RSA3408B анализатор спектра реального времени

Стоимость: на 09.03.2022  -   5 650 500 руб

Аренда: на 09.03.2022  - 45 200 руб / в неделю

Состояние: новый.

Утвержденный тип средств измерений.

Внесен в Государственный реестр средств измерений за номером 43535-09.

Описание:

  • Диапазон частот: от 0 Гц до 8 ГГц
    • Макс. полоса захвата: 36 МГц
    • Захват и анализ: 48 000 спектров/с
    • Память: 64МБ ( 256 МБ опция)
    • Минимальная длительность сигнала: 31 мкс
  • Отладка радиочастотных компонентов, модулей и систем
    • Поиск помех и неизвестных сигналов в процессе мониторинга спектра
    • Анализ изменения характеристик стандартных и специальных радиосистем
    • Измерение параметров программных радиостанций (SDR) и радиостанций тактической связи
    • Измерение характеристик радаров и импульсных РЧ сигналов
    • Мощные функции векторного анализа сигналов и возможность анализа источников сигнала
    • Широкий спектр поддерживаемых стандартов для анализа сигналов RFID, 3GPP, 3GPP2, LTE (с использованием ПО RSALTE),WiMax (с использованием ПО RSA-IQWiMax) и WLAN
    • Всесторонние измерения аналоговой демодуляции и искажений звука для средств тактической радиосвязи и гидролокационных систем



Технические характеристики

Диапазон частот

от 0 Гц до 8 ГГц

Макс. полоса захвата

36 МГц

Система запуска (стандартная конфигурация)

По уровню, автозапуск, внешний

Система запуска (опционально)

Частотная маска, полоса 36 МГц

Скорость обновления, макс. полоса обзора и мин.
длительность сигнала в режиме DPX

 >48 000 спектров/с,
36 МГц
31 мкс

Память

 64МБ ( 256 МБ опция)

Свободный от паразитных составляющих динамический диапазон в макс. полосе захвата

–73 dBc / 36 МГц

Средний уровень собственных шумов, 1 ГГц

–151 дБм/Гц

 Фазовый шум SSB при указанной
отстройке на частоте 1 ГГц (типовой)

 10 кГц

–112 dBc/Гц

 1 МГц

–135 dBc/Гц

 10 МГц

–140 dBc/Гц

Размер экрана, интерфейс пользователя

Экран 8,4 дюйма, клавиатура, мышь,
органы управления на передней панели

Интерфейсы

GPIB, LAN, USB(2)

Накопители

Внутренний HDD и FDD
Дополнительный съемный HDD

Дополнительные входы IQ

Дифференциальные входы, полоса 40 МГц

Выходы ПЧ

421 МГц, полоса 40 МГц (стандартная конфигурация)

Полоса дополнительного цифрового выхода I и Q

Полоса до 36 МГц

В комплект поставки входит:

Руководство пользователя, руководство по программированию (на компакт-диске), кабель питания, адаптер BNC-N, USB клавиатура, USB мышь, передняя крышка.
